Conectar un Nunchuck al NXT de Lego

Si bien con esto dejaremos un Nunchuck inservible para su uso con la Wii. La parte buena es que puedes tener un acelerómetro de 3 ejes, un joystic completo y 2 botones en un solo puerto y relativamente barato.

MATERIALES

1 Nunchuck (obviamente), que quedará inutilizado para la wii.

2 resistencias de 33K

1 diodo 1N4148

Cable fino de colores

Un soldador y estaño.

Un cable del NXT para cortar por la mitad.

Tubo termoretráctil o cinta aislante.

Una placa para soldadura (opcional).

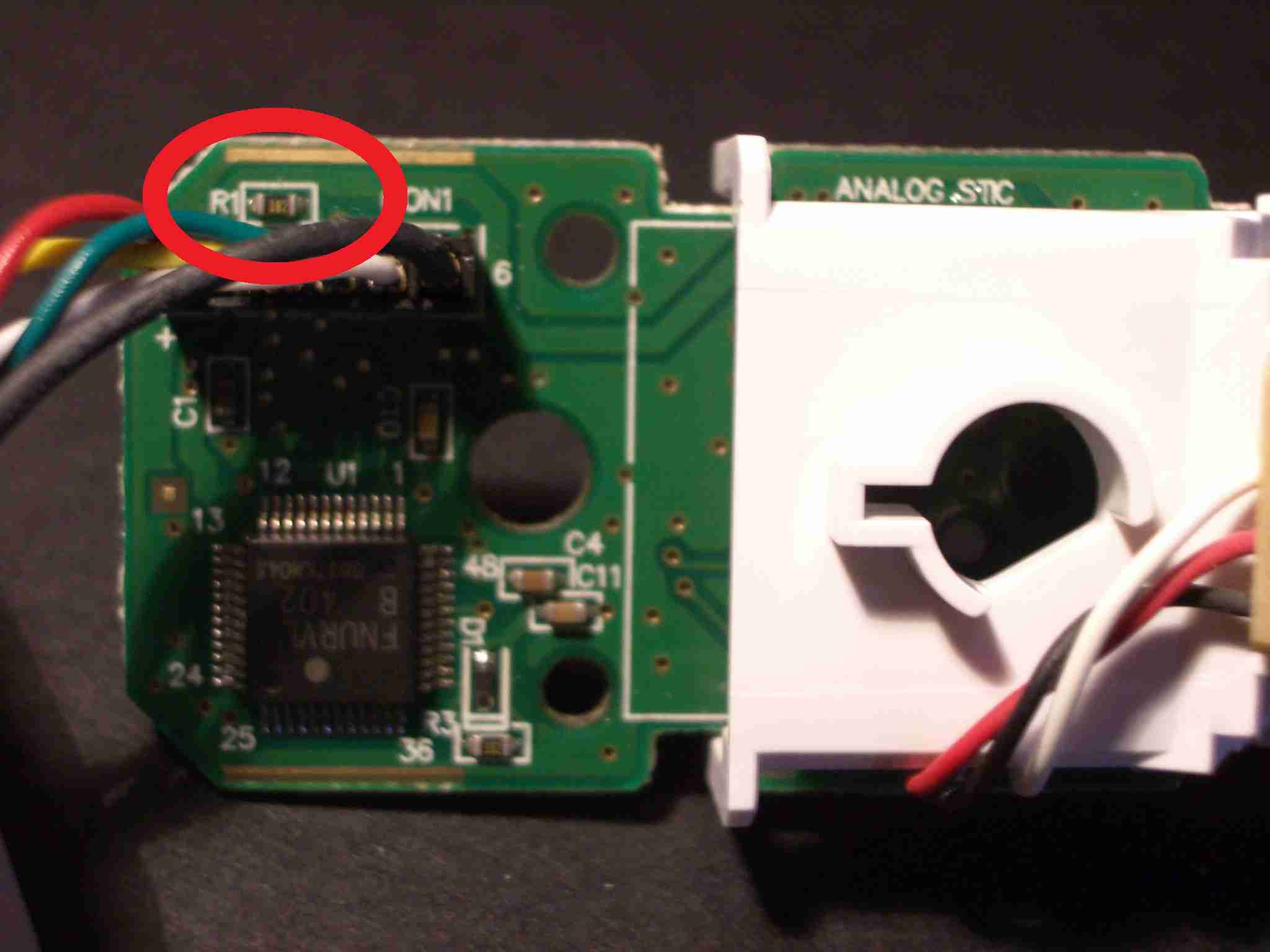

Lo primero que hay que hacer, es quitar las resistencias R1 y R2 de la placa del Nunchuck. Para eso es necesario usar el soldador.

cIMGP1909 cIMGP1910

Despues de esto tenemos que soldar un pequeño circuito que irá  dentro del mando, este circuito es muy simple;

circuito

Solo hay que acalar que el NXT es el cable del nuckchuck que va a ir conectado al NXT , ahora solo queda  unir un conector del NXT. Cortamos uno por la mitad y pelamos los cables. El blanco y el negro del conector del NXT no sirven para nada, así que lo mejor es cortarlos y aislar las puntas con tubo termoretráctil.

circuito2

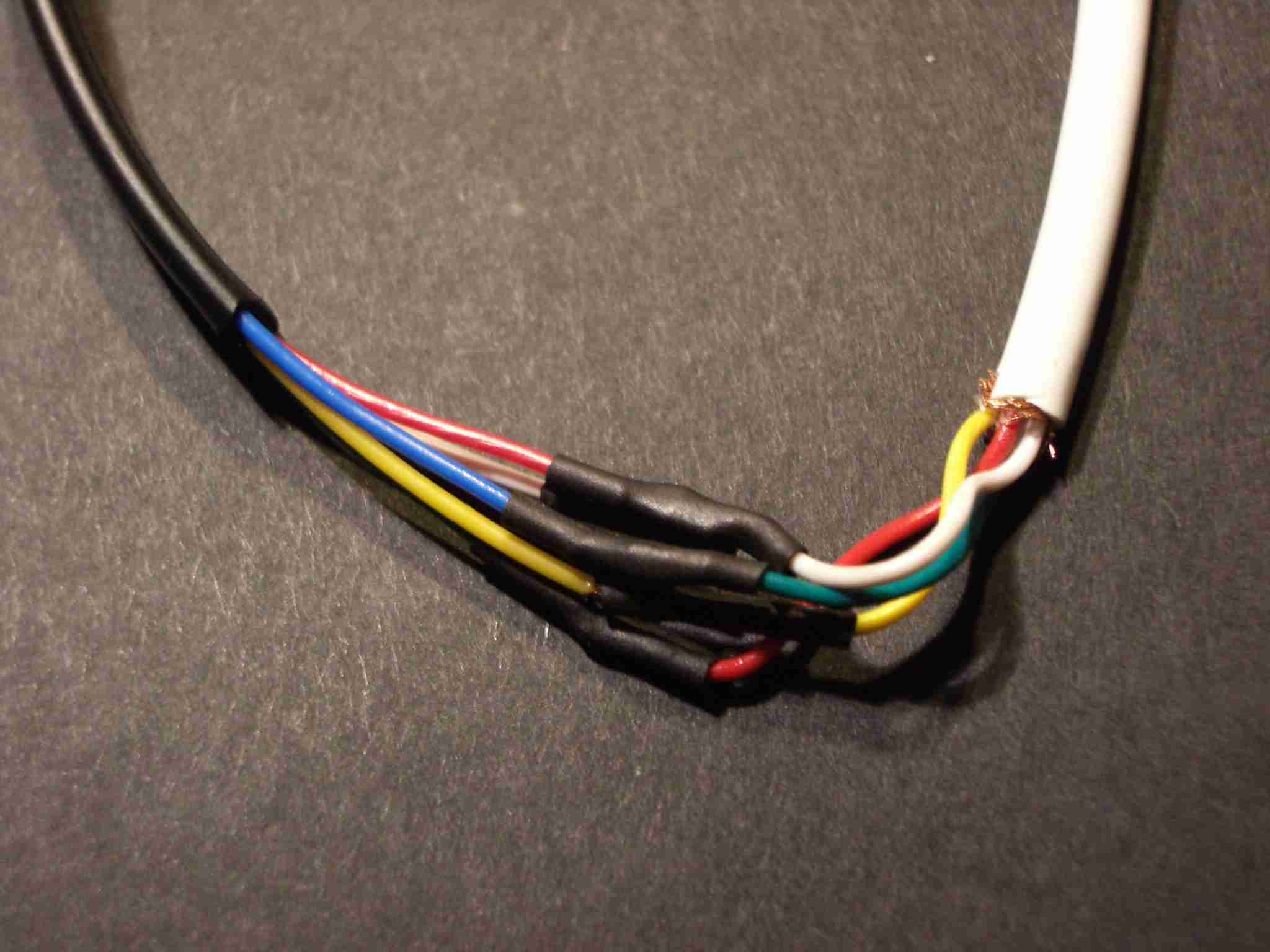

Nos quedaria algo asi;

cIMGP1935

cIMGP1951

Ahora solo faltaria conectar el nunchuck al NXT y programarlo, para saber como hacer esto y tener una explicacion mas amplia de como conectar el mando pueden visitar http://www.nxtorm.es/digitales/sd-p-nunchuck-nxt.html donde encontraran el tutorial completo
